Anleitung zum Austausch und zur Wartung des iStick Pico Verdampferkopfes

Einleitung

Dieser Leitfaden bietet detaillierte Anweisungen zum Austausch und zur Wartung des Verdampferkopfes Ihres iStick Pico. Die Pflege Ihrer E-Zigarette ist entscheidend für eine lange Lebensdauer, hygienischen Gebrauch und die Erhaltung des Liquidgeschmacks.

Werkzeuge für den Austausch des Steuermoduls

Für den Austausch des Steuermoduls sind folgende Werkzeuge erforderlich:

• TORX Schraubendreher T5 bzw. TX5
• Lötkolben
• Lötzinn

Anleitung zum Austausch des Steuermoduls

Diese Anleitung beschreibt den Austausch des Steuermoduls, beispielsweise wenn das Original defekt ist.

Schritt 1: Demontage des unteren Teils

1. Schrauben Sie beide Schrauben des unteren Teils ab.
2. Ziehen Sie den Deckel vorsichtig heraus.

Schritt 2: Ablöten des roten Kabels

Löten Sie das rote Kabel ab.

Schritt 3: Ausbau des Steuerteils

1. Lösen Sie auf der anderen Seite beide Schrauben.
2. Ziehen Sie das gesamte Steuerteil vorsichtig heraus.

Schritt 4: Demontage der Blenden

1. Nehmen Sie die Displayblende ab.
2. Die Tasterblende ist nur aufgelegt und fällt einfach ab.

Schritt 5: Trennen von Platine und Oberteil

Stecken Sie den Oberteil von der Platine ab.

Schritt 6: Ablöten von Kabeln

Löten Sie das schwarze und das rote Kabel ab.

Schritt 7: Vorbereitung des neuen Steuermoduls

Legen Sie den neuen Steuermodul zum Löten passend hin und löten Sie ihn an.

Wichtig: Entsorgen Sie das Silikonteil vom Taster des alten/defekten Moduls nicht!

Schritt 8: Zusammenbau

1. Entfernen Sie vor dem Zusammenbau die Schutzfolie.
2. Stecken Sie das Silikonteil auf den Taster.
3. Setzen Sie die Displayblende auf.
4. Stecken Sie die Platine mit dem Oberteil zusammen.
5. Legen Sie die Tasterblende auf.
6. Schieben Sie das Ganze vorsichtig in das Gehäuse und befestigen Sie es mit 2 Schrauben.
7. Verlöten Sie das Unterteil mit dem Kabel und schrauben Sie es mit beiden Schrauben fest.

Schritt 9: Funktionalitätstest

Testen Sie nun die Funktionalität des Geräts. Wenn alles funktioniert, ist der Austausch erfolgreich.

Unterschiede zwischen Original- und "Styled"-Steuermodulen

Es ist wichtig zu beachten, dass das verwendete Steuermodul von Fasttech nicht vom Originalhersteller Eleaf stammt. Dies wird im Titel bei Fasttech als "styled" gekennzeichnet und kann zu Unterschieden in Funktionalität und Bedienung führen.

Funktionen des "Styled"-Steuermoduls:

• Wattage: Die Wattzahlen stimmen mit dem Original überein.
• TC (Temperaturkontrolle): SS / NI / TI / M1 / M2 / M3 (Funktionalität wurde nicht getestet).
• Bypass-Modus.

Unterschiede und Einschränkungen:

• Verzögerte Reaktion: Die Elektronik reagiert etwa 1 Sekunde verzögert beim Wechseln ins Menü (3 Klicks) oder beim Ausschalten (5 Klicks). Dies ist kein Defekt, sondern ein Unterschied.
• Keine Temperaturanzeige: Keine Funktion für die Anzeige der Gerätetemperatur (z.B. 22 Grad) durch 10 Klicks im ausgeschalteten Zustand.
• Keine Versionsanzeige: Keine Funktion für die Anzeige der Softwareversion durch 20 Klicks im ausgeschalteten Zustand.
• Nicht update-/upgradebar: Das Gerät wird von der Eleaf-Software nicht erkannt; es lädt lediglich den Akku auf.
• Kein Logo: Kein Standard-Logo und keine Möglichkeit, ein eigenes Logo einzuspielen (vermutlich).
• Umgedrehte Displayanzeige.

Wartung und Reinigung des iStick Pico Sets

Eine regelmäßige Reinigung des iStick Pico Sets ist essenziell für Hygiene, Geschmack und die Langlebigkeit des Geräts.

Wichtige Hinweise zur Reinigung:

• Der Akku darf niemals mit Wasser in Berührung kommen.

Reinigung des Tanks:

Der Tank lässt sich abschrauben und separat ausspülen. Lassen Sie ihn anschließend vollständig trocknen oder reiben Sie ihn mit einem Küchentuch aus. Äußerlich kann der Tank leicht mit einem Küchentuch abgewischt werden. Regelmäßige Reinigung verhindert Ablagerungen.

Reinigung des Verdampfers:

Eine Reinigung des Verdampfers ist notwendig, wenn kein dichter Dampf mehr entsteht oder sich der Geschmack verändert.

• Methoden: Verdampfer abschrauben und unter fließendem Wasser auswaschen, in warmem Wasser einweichen oder kräftig durchblasen, um Verkrustungen zu lösen.
• Trocknung: Nach der Reinigung mit Wasser ist eine vollständige Trocknung (3-4 Stunden) unerlässlich. Ein Ersatzverdampfer ist hier eine gute Alternative.
• Haltbarkeit: Irgendwann reicht eine Reinigung nicht mehr aus, und ein neuer Verdampfer muss gekauft werden, wenn die Probleme trotz Reinigung bestehen bleiben.

Reinigung des Mundstücks:

Für ein sauberes Dampferlebnis sollte das Mundstück regelmäßig gereinigt werden. Es kann unter fließendem Wasser gereinigt oder in warmem Wasser eingeweicht werden. Nach der Reinigung können Reste mit einem Tuch oder Küchenpapier entfernt werden.

Reinigung der Dichtungen:

Die Dichtungen können einfach mit einem Küchentuch oder Küchenpapier abgewischt werden.

Bedienung des iStick Pico Sets

Power On/Off:

Drücken Sie die Feuertaste 5 Mal schnell hintereinander, um das Gerät ein- oder auszuschalten. Es wird empfohlen, das Gerät während des Transports oder bei längerer Nichtbenutzung auszuschalten.

Display-Anzeige On/Off (Stealth-Modus):

Halten Sie die Feuer- und die "Ab"-Taste gleichzeitig gedrückt, um zwischen dem Stealth-On- und dem Stealth-Off-Modus zu wechseln. Im Stealth-On-Modus können Sie mit deaktiviertem OLED-Bildschirm dampfen. Ein kurzes Betätigen der Feuertaste zeigt die aktuellen Einstellungen an.

Wechseln zwischen den Betriebsmodi:

Drücken Sie die Feuertaste dreimal schnell hintereinander, um das Menü aufzurufen. Verwenden Sie die Einstelltasten ("Auf"/"Ab"), um zwischen den Modi VW, Bypass, TC-Ni, TC-Ti, TC-SS316 und TCR (M1, M2, M3) zu wechseln.

Einstellen des TCR-Modus (M1, M2, M3):

Halten Sie die Feuer- und die "Auf"-Taste bei ausgeschaltetem Gerät gleichzeitig gedrückt, um in das TCR-Menü zu gelangen. Verwenden Sie die "Auf"- bzw. "Ab"-Taste, um zwischen TCR M1, M2 und M3 zu wechseln.

Anpassen der Wattzahl im TC-/TCR-Modus:

In den TC- und TCR-Modi liegt die Ausgangsleistung zwischen 1 W und 75 W. Drücken Sie die Feuertaste 4 Mal schnell hintereinander, um die Wattzahl anzupassen. Verwenden Sie die "Auf"- oder "Ab"-Taste zur Einstellung.

Hinweise zur Temperaturkontrolle:

1. Verwenden Sie diese Funktion nur bei Raumtemperatur, um den korrekten Basiswiderstand im Lock-Modus anzuzeigen.
2. Beim Austausch der Wicklung "merkt" sich das Gerät den eingestellten Widerstand, der sich durch Temperaturanstieg erhöhen kann.

Eckdaten und Leistungsmerkmale

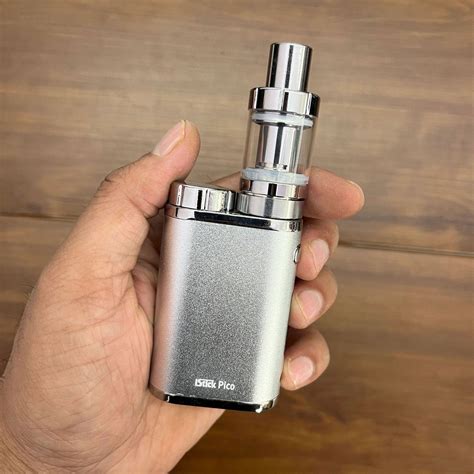

iStick Pico Akkuträger:

• Akkutyp: Wiederaufladbarer 18650er Hochstrom-Akku (≥ 25A empfohlen).
• Höhe: 70,5 mm
• Breite: 45 mm
• Tiefe: 23 mm
• Gewindetyp: 510er
• Leistung: 1 Watt bis 75 Watt
• Unterstützte Widerstände (VW/Bypass): 0,1 Ohm bis 3,5 Ohm
• Unterstützte Widerstände (TC/TCR): 0,05 Ohm bis 1,5 Ohm

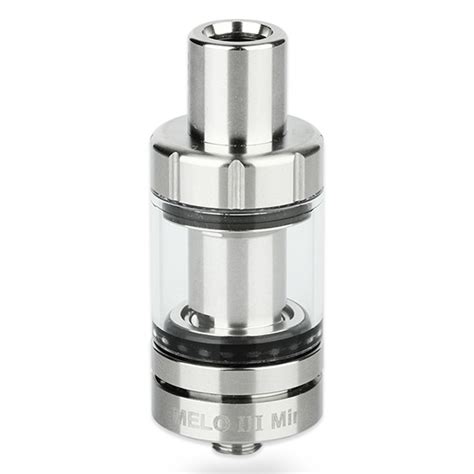

SC Melo 3 Mini Clearomizer:

• Tankvolumen: 2 Milliliter
• Material: Pyrexglas und Edelstahl
• Höhe (inkl. Mundstück): 55 mm
• Durchmesser: 22 mm
• Gewindetyp: 510er
• Features: Top-Filling-System, verborgene Airflow Control
• Geeignete Verdampferköpfe: SC EC Verdampferköpfe (0,3 Ohm | 0,5 Ohm)

Betriebsmodi im Detail

VW-Modus (Variable Wattage):

Im VW-Modus werden Verdampferköpfe mit einem Widerstandsbereich zwischen 0,1 Ohm und 3,5 Ohm unterstützt. Die Leistung wird durch Anpassung der Spannung geregelt.

TCR-Modus (Temperaturkoeffizient des Widerstandes):

Im TCR-Modus (M1, M2, M3) unterstützt das Gerät Heads mit Wicklungen aus Nickel (Ni200), Titan (Ti), Nickel-Eisen (NiFe) und Edelstahl (SS303-317) mit einem Widerstand zwischen 0,05 Ohm und 1,5 Ohm.

Fehlermeldungen und Schutzfunktionen

• Über 10 Sek.-Schutz: Wenn die Feuertaste länger als 10 Sekunden gedrückt wird, schaltet sich das Gerät ab und zeigt "Over 10s" an.
• Atomizer Low Alarm: Sinkt der Spulenwiderstand unter 0,1 Ohm (VW/Bypass) oder 0,05 Ohm (TC), erscheint "Atomizer Low".
• Temperaturschutz: Erreicht die Wicklung im TC-Modus die eingestellte Temperatur, wird "Temp Protection" angezeigt. Das Gerät kann normal weiterverwendet werden.
• Temperatur-Alarm: Liegt die Gerätetemperatur oberhalb des Alarms, schaltet sich das Gerät ab und zeigt "Device Too Hot" an.

Hinweise zur Liquidwahl und Einstellungen für Anfänger

Für Anfänger, die von herkömmlichen Zigaretten umsteigen, ist die Wahl des Liquids und die richtige Einstellung entscheidend für ein positives Dampferlebnis. Viele Nutzer berichten, dass Liquids ohne Nikotin intensiver schmecken. Bei Nikotinliquids (z.B. 6mg und 9mg) wird oft ein gleichbleibender Geschmack wahrgenommen.

Empfehlungen für Anfänger:

• Geschmack: Liquids ohne Nikotin scheinen oft geschmacklich intensiver zu sein.
• Einstellung (Beispiel): Für ein gutes Geschmackserlebnis und Dampfentwicklung wird im Wattmodus mit 20 Watt und einem 0,5 Ohm Verdampferkopf empfohlen.
